品牌:Delta德尔塔仪器
功放功率:80W
输出阻抗:50Ω
起订:1台
供应:99台
发货:60天内
满足标准：
IEC/EN61000-4-6 GB/T17626.6 ISO11452-4 MIL-STD461E
产品特性：
■ 频率范围150kHz-230MHz，频率分辨率1Hz
■ 一体化设计，内置：信号发生器，RF功率放大器，函数信号发生器，定向耦合器，
■ RF功率表。各设备可以独立使用。
■ 触摸屏控制，全自动校准和测试，测试期间，输出功率监视。
■ 所有指标完全符合IEC 61000-4-6, ISO 11452-4, GJB152A-CS114等标准。
■ 方便用户在开发过程中进行测试，确保精细地找出产品出问题的频率点和电平。
■ 内部调制：AM：1Hz-100kHz， 0-100%； PM：lHz-l00kHz, 10-90%占空比。
■ 齐全的耦合去耦网络【CDN】等附件，支持大电流注入法和直接注入法测试，可选
■ 电流监视探头，支持闭环测试法。
技术参数
|

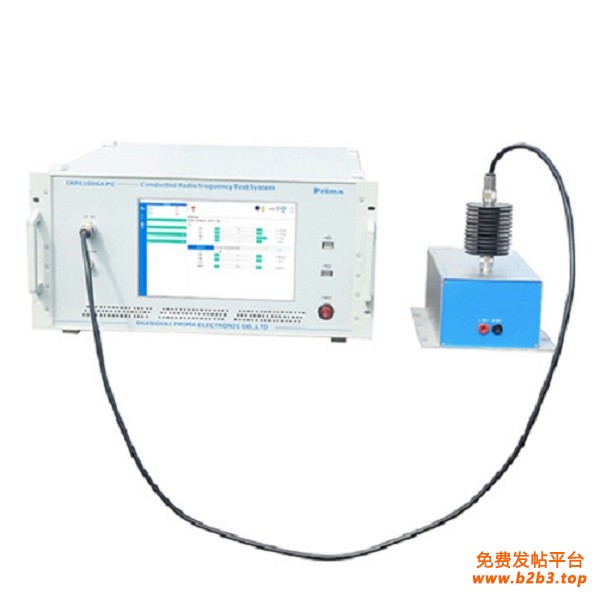

系统型号 |
CRF61006A-PC |
|
功放功率 |
80W |
|
输出阻抗 |
50Ω |
|
输出电压 |
1～30Vrms（CDN法） 1～20Vrms（电磁钳法） |
|
电压驻波比 |
≤1.2 |
|
信号源 |
|
|
频率 |
9k～3GHz |
|
输出电平 |
-60-10dBm |
|
非调制信号 |
连续波 |
|
频率分辨率 |
0.23Hz |
|
频率温度稳定度 |
±0.5ppm |
|
谐波 |
≤-30dBc |
|
非谐波 |
≤-50dBc |
|
输出功率范围 |
-120dBm～0dBm （9kHz～500kHz）; -120dBm~+10dBm（500kHz～3GHz） |
|
功率准确度 |
±1.0dB |
|
分辨率 |
0.1dB |
|
内部调制源（LF） |
正弦波0.1Hz～500kHz；方波0.1Hz~20kHz；三角波/锯齿波0.1Hz～100kHz |
|
调幅（AM） |
调制深度 0％～100％ ; |
|
调频(FM) |
调制速率1Hz～25KHz |
|
调相(ФM) |
调制相位0°～360°; |
|
占空比 |
1-100% |
|
输出接口 |
N (母) |
|
衰减器 |
6dB |
|
功率放大器 |
|
|
输出频率 |
150kHz～230MHz |
|
[敏感词]输出功率 |
+44dBm/80W |
|
谐波 |
＜15dBc |
|
增益 |
51dB±1 dB (100W) |
|
VSWR |
<1.5:1 |
|
输出阻抗 |
50Ω |
|
输出接口 |
N (母) |
|
功率计（内置三通道） |
|
|
输入频率 |
9kHz～3GHz |
|
测试电平 |
-40 dBm～+30dBm; 电压表:-40 dBm～+30dBm |
|
精度 |
±0. 5dB |
|
输入接口 |
N(母) |
|
VSWR |
<1.1:1 |
|
150k-230MHz CDN耦合去耦网络附件选配 |
|
|
电源线 |
M1，M2，M2，M3，M2+M3，M4，M5：符合单相/三相电源要求，[敏感词]电流16A/32A |
|
非屏蔽平衡线 |
T2，T4，T8 |
|
非屏蔽非平衡线 |
AF2，AF4，AF8 |
|
系列屏蔽电缆 |
S1，S1/75，S2，S4，S9，S25 |
|
其他 |
RJ11，RJ11S，RJ45，RJ45S，USB-C，USB-P |
|
电磁注入钳附件选配 |
|
|
电磁注入钳 |
频率范围10kHz～1GHz，耦合因子< 3 dB（150 kHz ～ 500 MHz），内径23mm/32mm |
|
系统整体配置 |
|
|
软件 |
支持Windows XP， Windows 7 |
|
控制接口 |
USB |
|
输出接口 |
N型接头 |
系统配置：
单相网络 CRF-CDN-M116 CRF-CDN-M216 CRF-CDN-M316
网络参数
|
150k-230MHz CDN耦合去耦网络附件选配 |
|
|
电源线 |
M1，M2，M2，M3，M2+M3，M4，M5：符合单相/三相电源要求，[敏感词]电流16A/32A |
|
非屏蔽平衡线 |
T2，T4，T8 |
|
非屏蔽非平衡线 |
AF2，AF4，AF8 |
|
系列屏蔽电缆 |
S1，S1/75，S2，S4，S9，S25 |
|
其他 |
RJ11，RJ11S，RJ45，RJ45S，USB-C，USB-P |
电磁注入钳参数
|
电流注入钳附件选配 |
|
|
电磁注入钳 |
频率范围10kHz～1GHz，耦合因子< 3 dB（150 kHz ～ 500 MHz），内径23mm/32mm |
